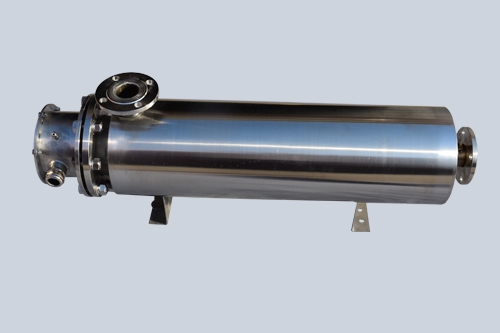

管道加熱器的六個內置系統使用對導熱油循環系統爐使用形成一個完整的循環加熱系統，那這六個內置系統的一般使用特點如下。

一、加熱循環系統

由循環泵送入加熱爐加熱，然后送入熱風爐，再經過油氣分離器和濾油器除去導熱油中的氣體和雜質，再由循環泵送入導熱油加熱器的加熱爐，實現加熱循環。

二、噴油系統

將導熱油注入加熱系統。有一些特殊的情況：外部導熱油通過油菜籽注射注入膨脹罐或儲油罐；通過注油泵將儲油罐中的導熱油注入膨脹罐中；用注油泵將儲油罐中的導熱油排到加熱系統的外部，以便更換導熱油。

三、排氣系統

排氣系統導熱油循環系統中的可能氣體通過油氣分離器排至膨脹箱，并通過膨脹箱或儲油罐中的氣管排至系統外部。膨脹罐和儲油罐的排氣管應連接在安全的地方，以防止罐內導熱油沸騰噴出引起火災。

四、冷油置換系統

當冷油置換系統因突然斷電而停機時，膨脹箱中的冷導熱油可以通過有機熱載體爐輸送到儲油罐中，以防止有機熱載體爐中的導熱油過熱。

五、緊急冷卻系統

在緊急冷卻系統中，如果導熱油加熱器是重型爐墻，有機熱電站爐的蓄熱能力很大。使用冷油置換不能降低爐溫時，或者由于用戶經常停電，不利于保證供熱系統的穩定，應設置緊急冷卻系統，即強制導熱油在有機熱載體爐和冷卻水箱之間循環，將有機熱載體爐內的導熱油送到冷卻水箱進行環冷，以保證熱油不會因過熱而變質。此外，當油溫偏高時，冷卻水箱也可用于淬火。

六、安全排放系統

當安全排放系統出現超壓時，安全閥可以自動釋放壓力，釋放的導熱油將直接排放到膨脹罐等安全地方。當用戶熱耗發生變化，調整導熱油供油時，為了保證有機熱載體爐導熱油流量大于2m/s，熱油爐供油不能減少，應旁路部分導熱油循環。旁路導熱油的流量由自力式穩壓閥控制。
